Nova geração de corte a laser fibra

LVD CUTLINE

Tecnologia laser mais acessível.
Respaldo LVD.

Máquina LVD CutLine-D
Máquina LVD CutLine-J
Máquina LVD CutLine-F

LVD CutLine-D

Conheça a CutLine Fale com a LVD

Uma nova faixa de soluções
em corte a laser

Da produção convencional ao grande formato.

3

Famílias

D, J e F. Do sistema de mesa única ao grande formato.

3 a 30 kW

Potências

Diferentes aplicações, materiais e espessuras.

Até 25 m

Grande formato

De 3.000 × 1.500 mm a 25.000 × 3.200 mm.

Tecnologia consolidada

Fonte MAX Photonics, cabeçote Autofocus Raytools, controle Raytools, servomotores e drives INVT.

Processo flexível

O₂ / N₂ / Ar comprimido; controle automático de altura, Edge Detection e controle proporcional dos gases.

Respaldo LVD

Fornecimento e importação LVD; inspeção antes do embarque; suporte técnico e pós-venda no Brasil.

D · Mesa única → J · Duas mesas → F · Grande formato

03 famílias CutLine

Da mesa única ao grande formato.

Família D

LVD CutLine-D

Essencial. Direta. Competitiva.

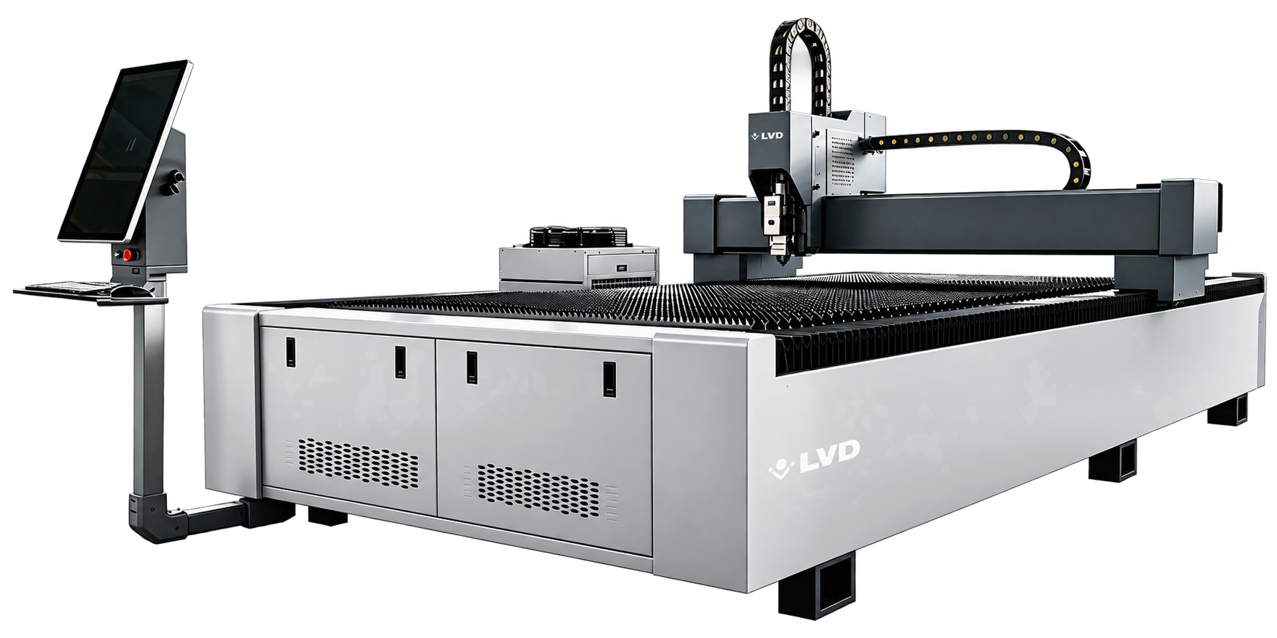

Máquina LVD CutLine-D

Laser fibra de mesa única para internalizar o corte ou ampliar a capacidade produtiva com investimento competitivo.

ModeloÁrea de trabalhoPotências
D 30153.000 × 1.500 mm3 | 6 kW
D 40204.000 × 2.000 mm3 | 6 kW
D 60206.000 × 2.000 mm3 | 6 | 12 kW
85 m/min

Velocidade máxima X/Y

±0,02 mm

Precisão de repetibilidade

Tecnologia standard

Mesa única; MAX Photonics; Raytools Autofocus; Controle Raytools; Servomotores INVT; Controle automático de altura; O2 / N2 / Ar comprimido; Chiller industrial.

Opcionais

Clean Box; Filtro para gás de corte; Ar-condicionado do painel elétrico; Kit adicional de consumíveis.

Família J

LVD CutLine-J

Mais tempo cortando. Menos tempo esperando.

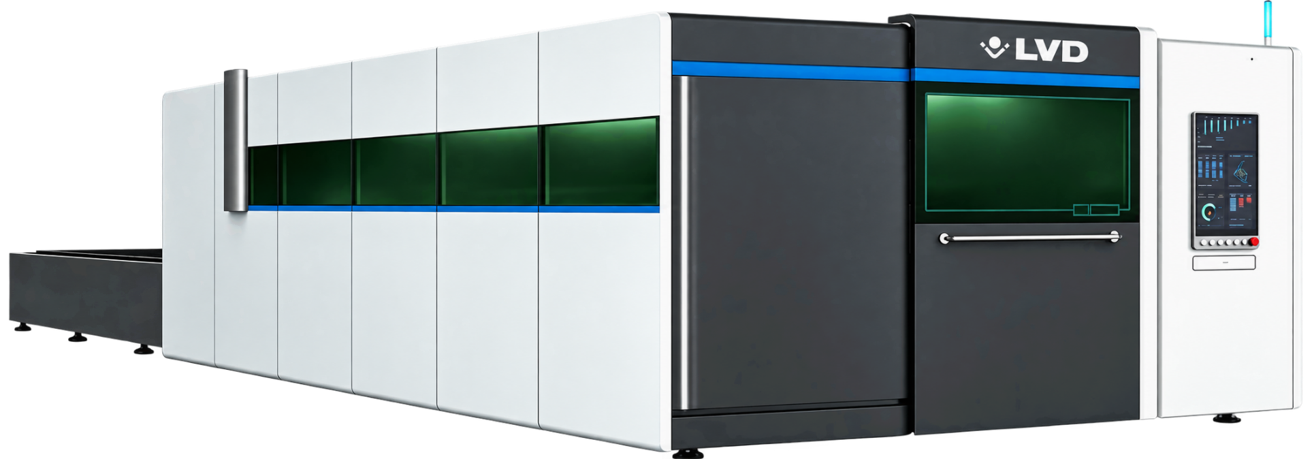

Máquina LVD CutLine-J

Laser fibra com duas mesas e troca automática: menos intervalo entre chapas e mais disponibilidade produtiva.

ModeloÁrea de trabalhoPotências
J 30153.000 × 1.500 mm3 | 6 | 12 kW
J 40204.000 × 2.000 mm6 | 12 kW
J 60256.000 × 2.500 mm6 | 12 | 20 kW
115 m/min

Velocidade máxima X/Y

≤ 30 s

Troca das mesas

Tecnologia standard

Duas mesas; High-Low Exchange Table; Edge Detection; Controle proporcional dos gases; Lubrificação central automática; Chiller industrial.

Opcionais

Clean Box; Filtro para gás de corte; Torre de refrigeração; Kit adicional de consumíveis.

Família F

LVD CutLine-F

Grande formato. Alta potência.

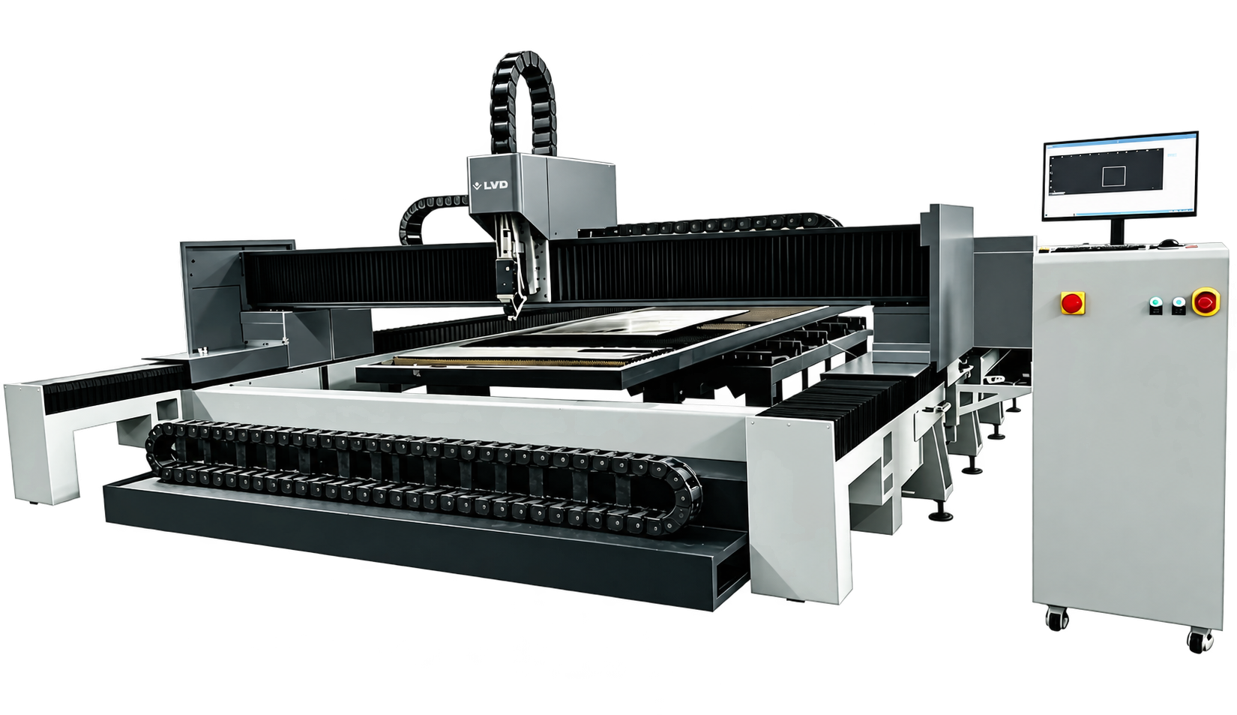

Máquina LVD CutLine-F

Laser fibra para chapas de grandes dimensões, aplicações estruturais e peças de grande porte. Até 25 metros e 30 kW.

ModeloÁrea de trabalhoPotências
F 1303213.000 × 3.200 mm6 | 12 | 20 | 30 kW
F 1903219.000 × 3.200 mm12 | 20 | 30 kW
F 2503225.000 × 3.200 mm12 | 20 | 30 kW
85 m/min

Velocidade máxima X/Y

±0,02 mm

Precisão de repetibilidade

Tecnologia standard

MAX Photonics; Raytools Autofocus; Controle automático de altura; Controle proporcional dos gases; Chiller industrial; Bevel cutting opcional.

Opcionais

Bevel cutting; Torre de refrigeração; Kit adicional de consumíveis; Sistema de troca de bicos.

Respaldo LVD no Brasil

Competitividade com respaldo LVD

A linha LVD CutLine combina competitividade de investimento com o respaldo comercial e técnico da LVD no Brasil.

Investimento competitivo
sem abrir mão de ter
com quem falar.

Fornecimento LVD

Fornecimento e importação conduzida pela LVD; estrutura comercial local.

Suporte no Brasil

Suporte técnico local; peças de reposição; pós-venda no Brasil.

Proposta competitiva

Configuração objetiva e proposta comercial competitiva.

Potência e capacidade de corte

Escolha a potência
para o seu material.

Referências máximas conforme material, gás de assistência e estratégia de processo.

PotênciaAço carbonoInoxAlumínioCobreLatão
3 kW16 mm8 mm6 mm1 mm5 mm
6 kW25 mm20 mm15 mm5 mm10 mm
12 kW30 mm25 mm25 mm8 mm15 mm
20 kW50 mm40 mm30 mm10 mm20 mm
30 kW60 mm50 mm30 mm13 mm20 mm

As capacidades indicadas são referências máximas e podem variar conforme material, qualidade superficial, composição da liga, gás de assistência, pressão, bico e parâmetros de processo.

Respaldo LVD no Brasil

Invista em capacidade com quem entende.

Fornecimento, inspeção antes do embarque, suporte técnico, peças de reposição e pós-venda no Brasil.
